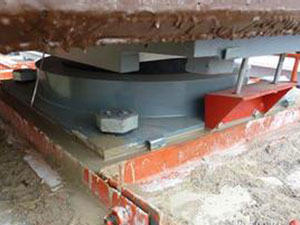

盆式支座安裝步驟:
(1)盆式支座下面應設置支承墊石,支承墊石混凝土強度等級不宜低于C40。墊石高度應考慮 支座安裝、養護和更換的方便。支承墊石及墩頂混凝土應該按JTG D62-2004的局部承壓部件要求配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套筒直徑和長度50mm~60mm,中心偏差不應超過10mm。
(2)支座運輸?shù)浆F(xiàn)場后,應該開箱檢查支座各部分零件及裝箱單,檢查合格后再放入包裝箱,安裝時再開箱。
(3)活動支座在開箱后應該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護,防止劃傷或者有贓物附著在乙烯板和冷軋鋼板的表面,并且檢查5201-2硅脂是否注滿。
(4)支座安裝時,支承墊石頂面應該鑿毛,并用清水沖去墊石上面的雜物,待墊石表面干燥后,在錨固螺栓孔位置以外的支承墊石頂面涂滿環氧砂漿調平層,支座就位后、對中并調整水平后,用墊塊將支座墊起,用環氧砂漿或強度等級較高的砂漿灌注套筒周圍空隙及支座底板四周未填滿環氧砂漿的位置,并且將砂漿搗實,完工后應該將支座底板以外溢出的砂漿清理干凈,砂漿硬化后再拆去支座墊塊。
(5)有縱坡的橋梁,在支座頂板長度范圍內的橋梁梁底,設計時應該將該部位梁底用預埋鋼板調直水平,支座頂板范圍內的混凝土應該按JTG D62-2004進行局部承壓計算并配置相應的鋼筋網?;顒?dòng)支座安裝時應該考慮溫度的變化。
(6)雙向和單項活動支座安裝時,要特別注意檢查聚四氟乙烯板,聚四氟乙烯板的主要滑移方向應與橋梁順橋向相一致。
(7)支座中心線應該與主梁中心線重合或平行,單向活動支座安裝時,頂板導向塊和中間鋼板的導向滑調應該保持平行,交叉角度不大于5‘。
(8)在橋梁實行體系轉換要切割臨時錨固安裝時,要采取隔熱措施,這樣可以避免損壞橡膠板和聚四氟乙烯板。
(9)安裝完畢檢驗合格后,拆除連接構件,安裝防塵圍板。
